產品商標

楚勝牌

公告批次

298

產品名稱

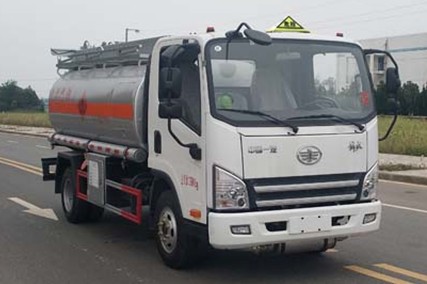

CSC5077GJYCA5型加油車

產品號

ZN3V25JD01S

總質量(Kg)

7360

罐體容積(m3)

5.2

額定載質量(Kg)

3470

外形尺寸(mm)

5990×2000×2600

整備質量(Kg)

3695

貨廂尺寸(mm)

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3

載質量利用系數

接近角/離去角(°)

21/15

前懸/后懸(mm)

1150/1540

軸數

2

軸距(mm)

3300

軸荷(Kg)

2640/4720

最高車速(Km/h)

80

其它

1、該車適用于危險品運輸,運送危險貨物車輛類型為:FL型,類項號:3。裝配限速裝置,限速80km/h。罐體有效容積:5.2立方米,罐體外形尺寸(長×寬×高)(mm)①,加油機內裝于罐體前部時:3800(含加油機倉800)×1850×1260;②加油機外裝在車架左側或右側時:3800×1700×1180,兩種罐體尺寸的整備質量差異在3%以內,故申報一組整備質量。2、側/后防護材料為Q235,側防護螺栓連接,后防護焊接,截面尺寸(mm):400×50,離地高(mm):450,加油機型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/恒和嘉華科技有限公司(上海伯萊機械有限公司),SK20QF-111A、SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ,JSK-70B1121C,JSK45B1121C/穩恩佳力佳(北京)石油化工設備有限公司, ZH6444/佛山市眾澤機電科技有限公司, XTST121BF1/邢臺正潤通科技發展有限公司。罐體上部選裝無上走道,選裝正后爬梯安裝位置,正后罐體上部上圍板樣式。選裝弧形擋泥板,選裝加油機倉樣式,工具箱可裝在車架左側或右側且安裝位置可前后變化。3、隨底盤選裝駕駛室,僅選用消聲器前置、限速裝置、前輪盤式制動及子午線輪胎的底盤;該車裝有衛星定位功能的行駛記錄儀。ABS生產廠家/型號:上海萬捷汽車控制系統有限公司/VIE ABS-II。

【底盤技術參數】

底盤型號

CA1077P40K50L1BE5A84

底盤名稱

平頭柴油載貨汽車底盤（二類）

商標名稱

解放牌

生產企業

中國第一汽車集團公司

外形尺寸(mm)

5850×1915×2325,2805

輪胎數

6

接近角/離去角(°)

21/16

輪胎規格

7.00R16

鋼板彈簧片數

3/4+3,7/7+3

前輪距(mm)

1510

燃料種類

柴油

后輪距(mm)

1475

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

WP2.3Q110E50

濰柴動力揚州柴油機有限責任公司

2290

81
